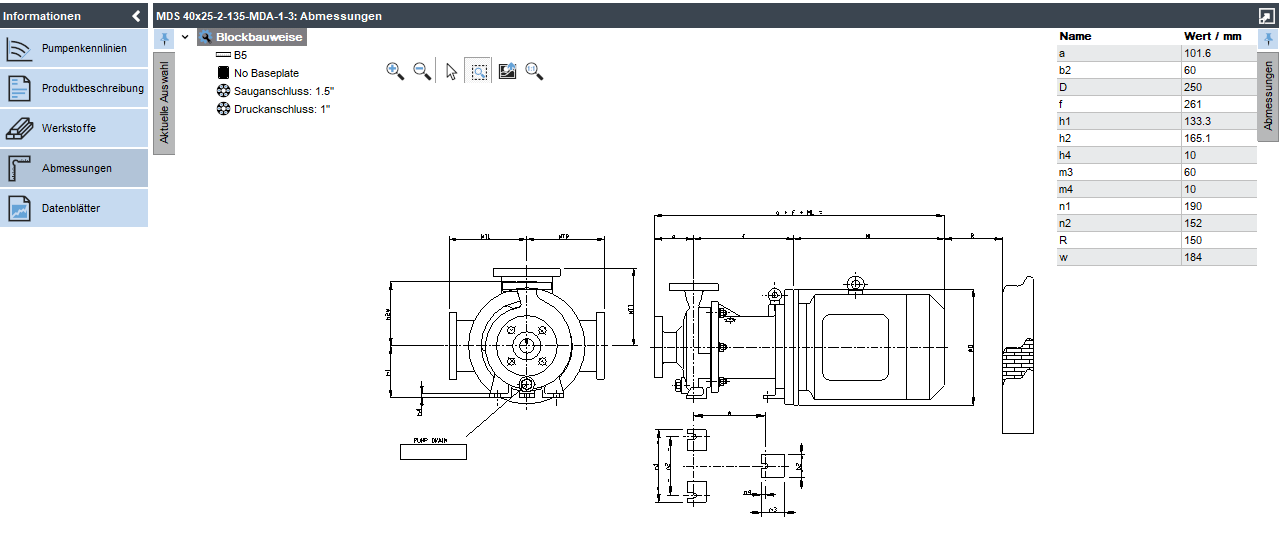

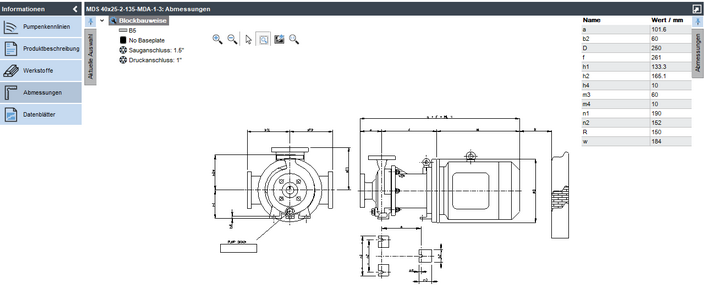

Im Bereich für die Abmessungen können die Maße der unterschiedlichen Bauteile eingesehen werden.
Auf der linken Seite wird zunächst ein Bereich ausgewählt woraufhin, falls vorhanden, in der Mitte der Ansicht das Maßbild erscheint. Im rechten oberen Bereich wird die entsprechende Maßliste angezeigt.
Im Vorschaubereich befinden sich außerdem Schalter mit folgenden Funktionen:
|
Vergrößern Dieser Schalter vergrößert das Vorschaubild schrittweise.
|
|
Verkleinern Dieser Schalter verkleinert die Vorschau schrittweise.
|
|
Auswählen |
|
Zoom Wenn dieser Schalter und damit der Zoom-Modus aktiv ist, kann zum Vergrößern der Ansicht ein Rahmen um den zu vergrößernden Bereich gezogen werden. Der Rahmen hat dabei das Seitenverhältnis des verfügbaren Anzeigefensters. Ein Klick mit der linken Maustaste macht den Zoomvorgang rückgängig.
|
|
Datei herunterladen Hiermit kann die Grafikdatei gespeichert werden.
|
|
Vollbild Mit diesem Schalter wird die Maßzeichnung im Vollbildmodus angezeigt.
|
