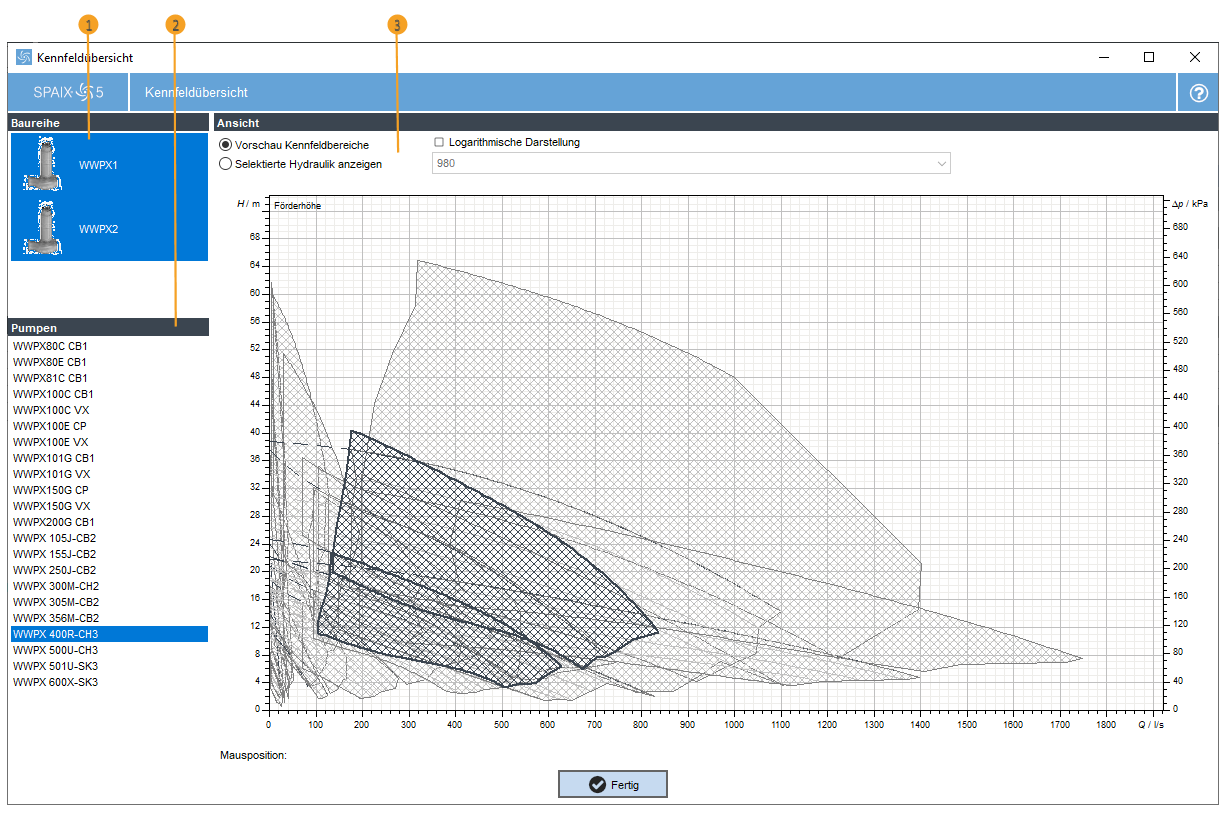

Dieser Dialog gibt einen Überblick zu den Kennfeldern der ausgewählten Pumpenbaureihen.
Im linken oberen Bereich werden die Serien ausgewählt, deren Kennfelder dargestellt werden sollen.
Darunter befindet sich die Liste der zur markierten Serie gehörenden Pumpen.
Im Diagrammbereich, welcher den Hauptanteil des Dialogs einnimmt, wird die Diagrammvorschau angezeigt. Wenn im Vorfeld bereits Betriebspunkte angegeben wurden, werden diese im Diagramm dargestellt. Mit dem Optionsschalter kann festgelegt werden, ob die Achsen des Diagramms in logarithmischer Darstellung angezeigt werden sollen.
Für das Diagramm kann zwischen zwei Darstellungsarten gewählt werden:
Vorschau Kennfeldbereiche

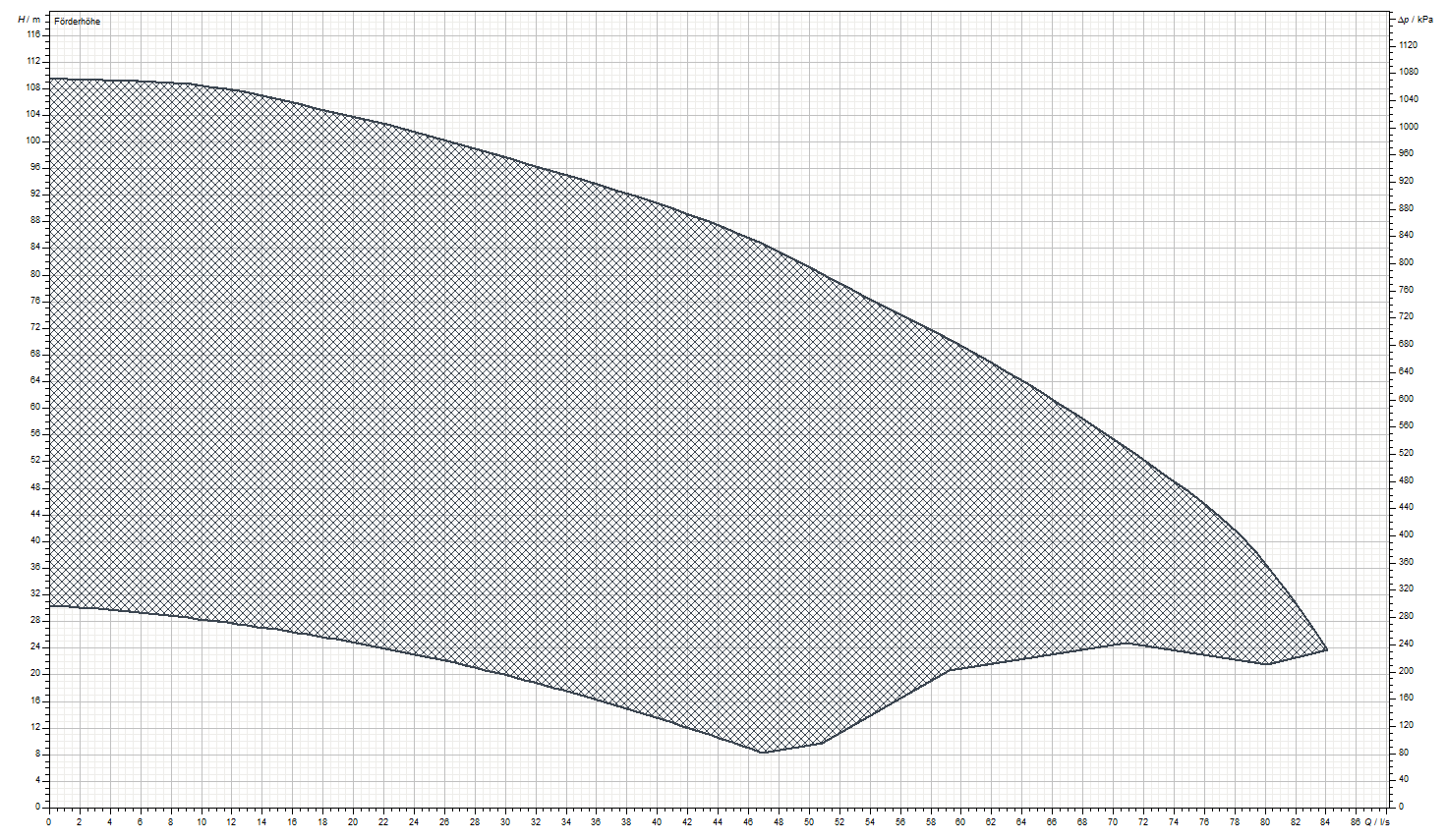

Bei Wahl dieser Option werden die Q-H-Diagramme aller Pumpen der ausgewählten Serie angezeigt. Das Kennfeld der derzeit markierten Pumpe wird farblich hervorgehoben.
Selektierte Hydraulik anzeigen

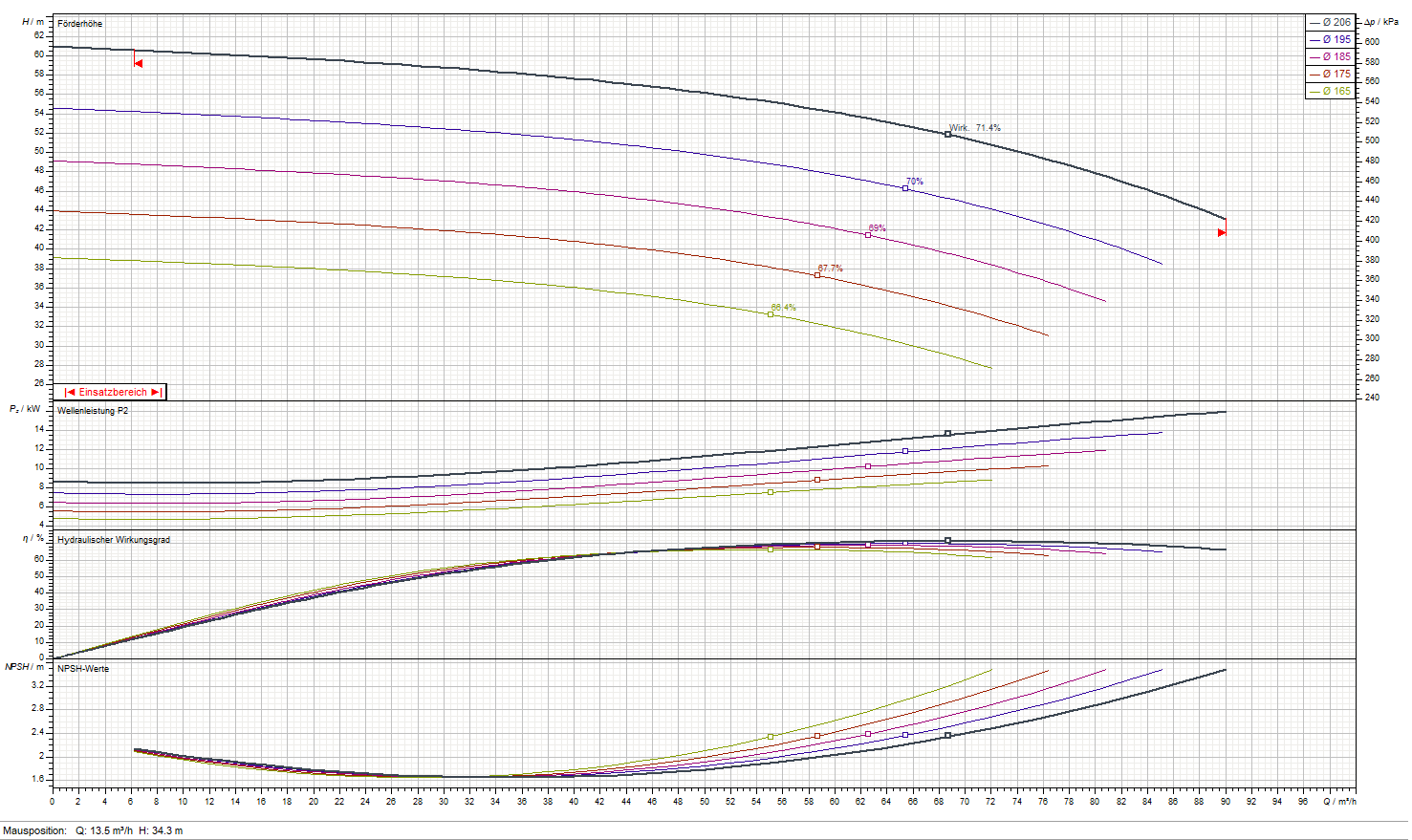

Diese Option wird für die Darstellung der vollständigen Hydraulik der derzeit markierten Pumpe mit allen vorhandenen Diagrammteilen gewählt. Unterhalb des Diagramms wird die derzeitige Mausposition ausgewiesen, sofern sich der Mauszeiger innerhalb des Diagramms bewegt.
