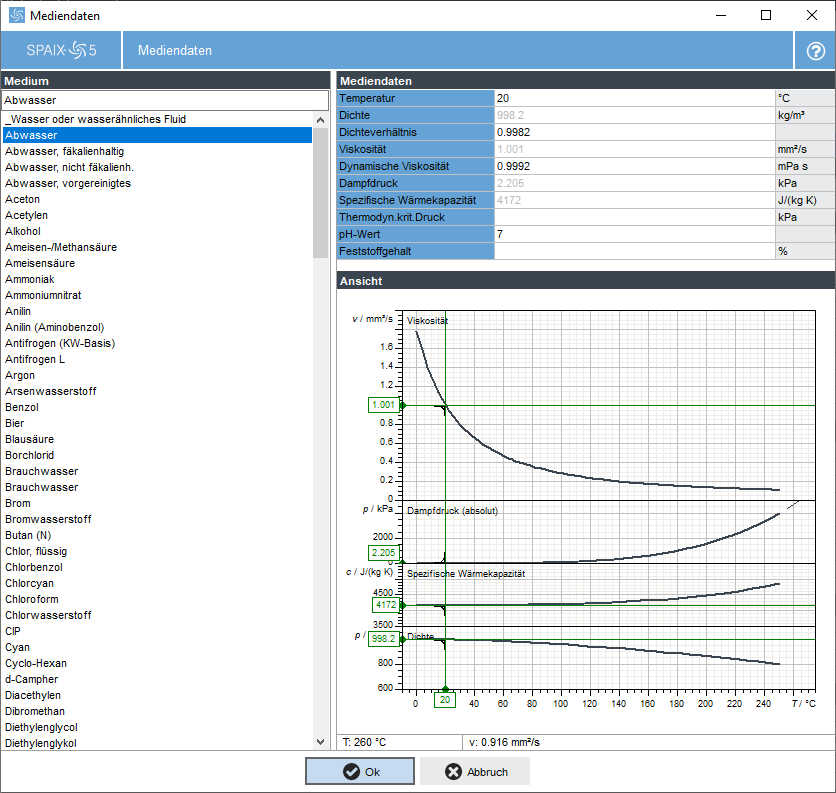

Im Dialog Mediendaten können Sie Fördermedien der Pumpenauswahl hinzufügen.
□Medium: Im linken Dialogbereich befindet sich die Liste der in der Datenbank verfügbaren Medien. Mit dem Textfeld kann nach bestimmten Medien gesucht werden, indem die entsprechende Bezeichnung eingetragen wird.
□Mediendaten: Im Bereich Mediendaten auf der rechten Seite des Dialoges werden die für das markierte Medium relevanten physikalischen Eigenschaften aufgelistet. Wird die Temperatur (Bezugsgröße) geändert, werden die anderen Größen entsprechend angepasst, sofern in der Datenbank entsprechende Werte für die angegebene Temperatur existieren. Sollte das nicht der Fall sein, können diese manuell in die entsprechenden Felder eingetragen werden.
|
Werden Daten manuell eingetragen, werden diese nicht permanent in die Datenbank übernommen, sondern gelten nur für die aktive Sitzung. |
□Ansicht: In diesem Bereich befindet sich die grafische Darstellung der physikalischen Eigenschaften. Je nach verfügbaren Daten sind das folgende Diagrammteile:
□ Viskosität
□ Dampfdruck
□ Spezifische Wärmekapazität
□ Dichte
Im Diagramm werden zur Unterstützung die einzelnen Werte in Bezug auf die oben angegebene Temperatur angezeigt.
