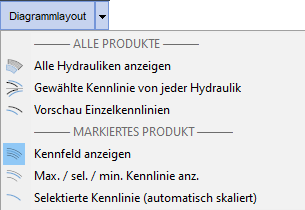

Mit dieser Option werden im Q-H-Diagramm alle Kennfeldbereiche der in der Liste befindlichen Pumpen angezeigt. Die derzeitig markierte Pumpe ist farblich hervorgehoben.

Diese Darstellung gibt einen Überblick über die maximalen Kennlinien aller Hydrauliken der in der Liste aufgeführten Pumpen. Dabei werden alle verfügbaren Diagrammteile dargestellt.

Diese Darstellung entspricht der Option Gewählte Kennlinien von jeder Hydraulik, wobei jedoch nur das Q-H-Diagramm gezeigt wird.

In dieser Darstellung wird die vollständige Hydraulik der markierten Pumpe mit allen dazugehörigen Kennfeldern gezeigt. Das derzeit aktive Kennfeld ist hervorgehoben, während die weiteren Kennfelder ausgegraut sind.

Wenn Sie diese Einstellung auswählen, wird das derzeit aktive Kennfeld dargestellt.

Mit dieser Option werden im Diagramm die maximale, die derzeit aktive und die minimale Kennlinie des aktuellen Kennfelds dargestellt.

Mit dieser Option wird die Ansicht auf die derzeit aktive Kennlinie eingeschränkt.

Mit dieser Option wird das Drehzahlkennfeld angezeigt.

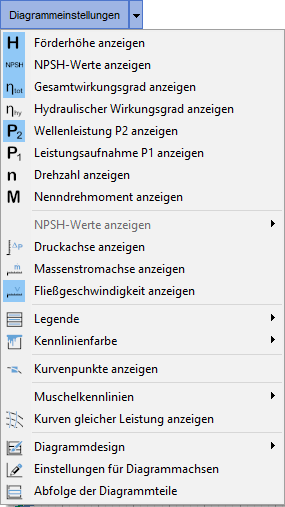

Dieses Untermenü bietet die Möglichkeit zu entscheiden, ob die Legende für die Kennlinienbezeichnungen im Diagramm angezeigt werden soll. Wenn die Legende aktiviert ist, kann außerdem die Position dafür festgelegt werden.

Wird die Legende nicht angezeigt (Keine), werden die Kennlinien jeweils mit einer Beschriftung versehen.

In diesem Untermenü wird bestimmt, ob die Kennlinien farblich oder in Schwarz-Weiß-Kontur dargestellt werden.


Bei mehrfarbiger Darstellung ist entscheidend, ob die Legende angezeigt wird oder nicht. Mit Legende erhält jede Kurve des Kennfelds eine eigene Farbe. Ohne Legende wird nur die aktive Kennlinie farblich hervorgehoben, während die anderen Kennlinien grau gezeichnet werden.

Wird diese Option aktiviert, können Werte der aktiven Kennlinie angezeigt werden. Dafür werden auf den Kennlinien blaue Markierungen aktiv, die sich mit der Position des Mauszeigers bewegen. Wenn Sie die linke Maustaste betätigen, rasten diese Punkte an der derzeitigen Mausposition ein und Ihnen wird ein Informationsfenster mit den für den Punkt gültigen Werten angezeigt.

Beim erneuten betätigen der linken Maustaste löst sich der Punkt wieder, folgt wieder der Mausbewegung und das Informationsfenster verschwindet.

Für die Darstellung der Effizienz im Q-H-Diagramm haben Sie die Möglichkeit, Muschelkennlinien oder die Wirkungsgrade an den einzelnen Kennlinien anzeigen zu lassen.

Mit dieser Option werden zusätzliche Kurven im Q-H-Diagramm angezeigt, die bestimmte Leistungswerte repräsentieren. Damit wird Ihnen die Möglichkeit gegeben, die erforderliche Leistung für bestimmte Punkte im Kennfeld abschätzen zu können.

Mit Hilfe dieser Option wird für das Q-H-Diagramm am rechten Rand eine zusätzliche Skala für den Betriebsdruck angezeigt. Diese Anzeige berücksichtigt die Eigenschaften des Fördermediums.

Wenn Sie diese Option aktivieren, wird eine zusätzliche X-Achse für den Massenstrom eingeblendet.

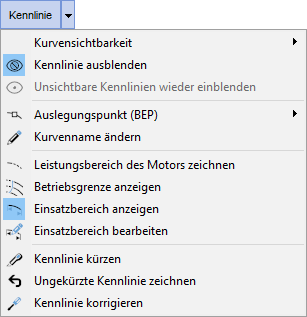

Mit dieser Funktion kann die derzeit aktive Kennlinie ausgeblendet werden. Falls diese Option genutzt wird, wird die nächst kleinere Kennlinie aktiviert. Es können mehrere Kennlinien nacheinander ausgeblendet werden.

Mit dieser Option lassen sich alle vorher ausgeblendeten Kennlinien wieder anzeigen. Diese Option ist nur verfügbar, wenn vorher Kennlinien ausgeblendet wurden.

Mit diesem Untermenü werden Anzeige und Beschriftung für die Auslegungspunkte festgelegt.

Im oberen Bereich befinden sich die Optionen zum Ausblenden, Anzeigen und Beschriften des Auslegungspunktes der aktiven Kennlinie. Im unteren Bereich sind die entsprechenden Optionen für alle Kennlinien des aktiven Kennfeldes zu finden.

Mit dieser Funktion kann der derzeit genutzte Kennlinienname geändert werden. Dieser Vorgang ist temporär, also nur für das derzeitige Projekt von Bedeutung.  Die ursprüngliche Bezeichnung wird in der Datenbank beibehalten und steht bei der nächsten Auswahl wieder zur Verfügung.

Wenn diese Option aktiv ist, werden im Q-H-Diagramm die Kennlinien nur so weit durchgezogen dargestellt, wie es die Leistung vom derzeit ausgewählten Motor zulässt. Die Bereiche oberhalb dieser Grenze werden in gestrichelten Kurven angezeigt.

Wenn diese Option aktiviert ist, wird für das gesamte Kennfeld der minimal zulässige Förderstrom eingezeichnet. Die Betriebsgrenze ergibt sich für ein Kennfeld aus den minimalen Werten des Einsatzbereiches der einzelnen Kennlinien. Diese Grenze wird durch eine blaue Linie dargestellt.

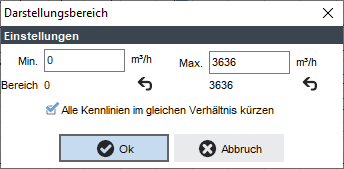

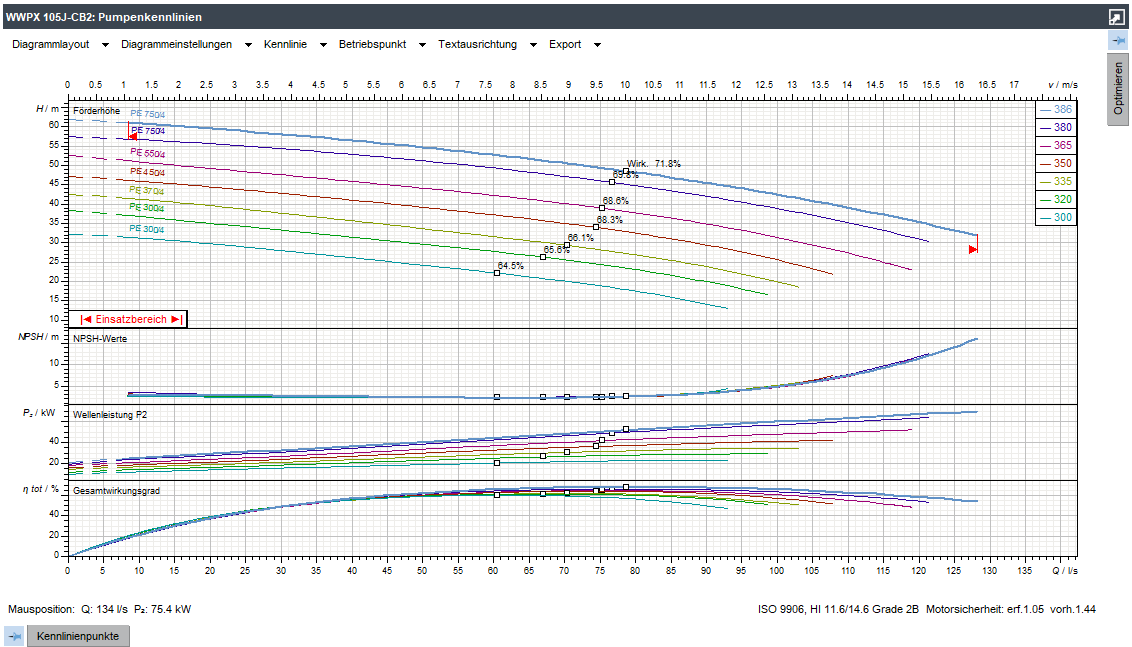

Diese Funktion öffnet eine Dialogbox, in der die Möglichkeit besteht, den Darstellungsbereich der Kennlinien zu verändern.

In den Feldern Min. und Max. können die Grenzen für die neue Darstellung angegeben werden. Diese dürfen nicht unter- bzw. oberhalb des Erlaubten Bereiches sein, welcher unter den Editierfeldern angezeigt wird.

Mit den Schaltern kann die Eingabe rückgängig gemacht und der Urzustand der jeweiligen Grenze wieder hergestellt werden.

Wenn Sie das Optionsfeld Alle Kennlinien im gleichen Verhältnis kürzen aktivieren, wird diese Aktion auf alle Kennlinien des Kennfelds übertragen.

Mit dieser Funktion wird der Ursprungszustand des Kennfelds wiederhergestellt.

Mit dieser Option wird die Anzeige des Einsatzbereiches aktiviert. Dieser wird durch zwei rote Markierungen im Q-H-Diagramm dargestellt.

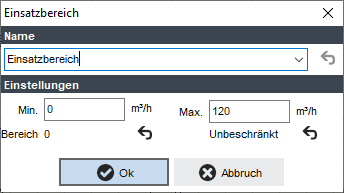

Diese Funktion öffnet eine Dialogbox, in welcher ein neuer Einsatzbereich für die Kennlinie definiert werden kann.

Im Kombinationsfeld Name kann eine neue Bezeichnung für den zu erstellenden Bereich angegeben werden.

Unter Einstellungen werden in den Editierfeldern die neuen Grenzen des Bereichs (Min. und Max.) eingetragen. Die Werte dürfen den bisherigen Erlaubten Bereich, welcher darunter angezeigt wird, nicht unter- bzw. überschreiten. Mit den Schalter können die eingegebenen Werte wieder auf den Ursprungszustand zurück gesetzt werden.

Mit dieser Option werden nur die zu den Betriebspunkten zugehörigen Anlagenkennlinien im Diagramm angezeigt. Wenn die entsprechende Funktion aktiviert ist, werden auch die Ist-Punkte dargestellt.

An dieser Stelle wird die Art der Darstellung der Betriebspunkte festgelegt. Dabei stehen folgende Optionen zur Verfügung:

Mit dieser Option besteht die Möglichkeit, die Ist-Betriebspunkte anzeigen zu lassen.

Mit dieser Option werden alle Betriebspunktwerte für alle Diagrammteile im Diagramm beschriftet.

Wird diese Option aktiviert, werden die Betriebspunkte als rechte Winkel (Dreieck) dargestellt und durch eine waagerechte Linie im Q-H-Diagramm ergänzt.

Mit dieser Funktion können im Dialog Betriebspunktdaten weitere Betriebspunkte hinzugefügt oder wieder entferne. Die Funktionsweise wird im Kapitel Bereich Betriebsdatenvorgabe beschrieben.

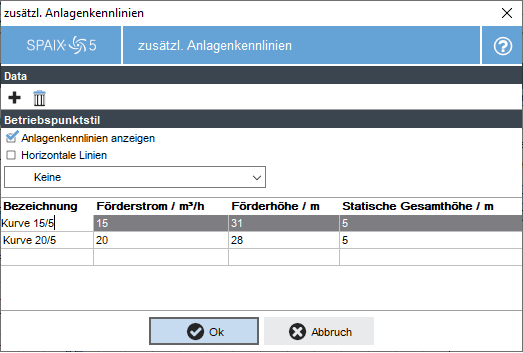

Diese Funktion öffnet einen Dialog, in welchem Sie zusätzlich anzuzeigende Anlagenkennlinien erstellen können.

Für die Kurven muss eine Bezeichnung festgelegt werden. Anschließend wird mit dem Förderstrom und der Förderhöhe ein Bezugspunkt angegeben. Daraufhin wird die Geodätische Höhe angegeben.

Mit den Optionen unter Betriebspunktstil wird der anzuzeigenden Kurvenstil ausgewählt. Die Menüpunkte entsprechen denen des ersten Abschnitts des hier beschriebenen Menüs Betriebspunkt. Beide Menüs sind jedoch unabhängig voneinander, womit unterschiedliche Darstellungen von Betriebspunkt-Anlagenkennlinien und zusätzlichen Anlagenkennlinien möglich sind.

In diesem Untermenü wird die Position des Hinweisfensters festgelegt, welches die Daten der Kennlinienpunkte beinhaltet.

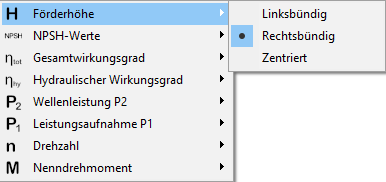

Die Einstellungen, welche in diesem Untermenü getroffen werden, wirken nur, wenn die Option Legende angezeigt aktiviert wurde. Hier werden die Positionen der Beschriftung der Kennlinien angegeben. Dies kann für jeden anzuzeigenden Diagrammteil separat vorgenommen werden.

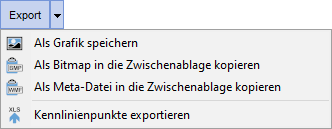

Mit dieser Funktion öffnet sich der Dialog Als Grafik speichern. Hier wird das Zielverzeichnis gewählt und der Name der Zieldatei angegeben. Es kann zwischen den Formaten *.wmf (Windows Meta File), *.bmp (Bitmap) und *.jpg (JPEG-Datei) gewählt werden.

Diese Funktion kopiert das Diagramm als Pixelgrafik im Format Bitmap (*.bmp) in die Zwischenablage.

Diese Funktion kopiert das Diagramm als Vektorgrafik im Format Windows Meta File (*.wmf) in die Zwischenablage.

Mit dieser Option werden die Kennlinienpunkte in eine Excel-Datei exportiert.
